Site 1: Le diatrème
Le diatrème est une structure verticale, en forme de cheminée, produite par une explosion volcanique. Suite à l'explosion qui évide un conduit vers la surface, les parois du conduit s'effondrent et la cavité se rebouche de fragments rocheux plus ou moins chauffés par les gaz volcaniques. Le diatrème du site 2 est presque entièrement constitué de blocs de shale du groupe d'Utica, des roches qui sont tombées verticalement d'environ 100 mètres, par rapport à leur position stratigraphique normale. On trouve quelques fragments de calcaire et de rares graviers de grès, remontés de plusieurs centaines de mètres, par rapport à leur position stratigraphique normale.

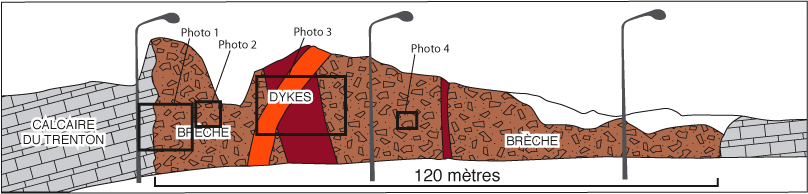

Les lampadaires ont été dessinés comme points de repère sur le terrain

Photo 1

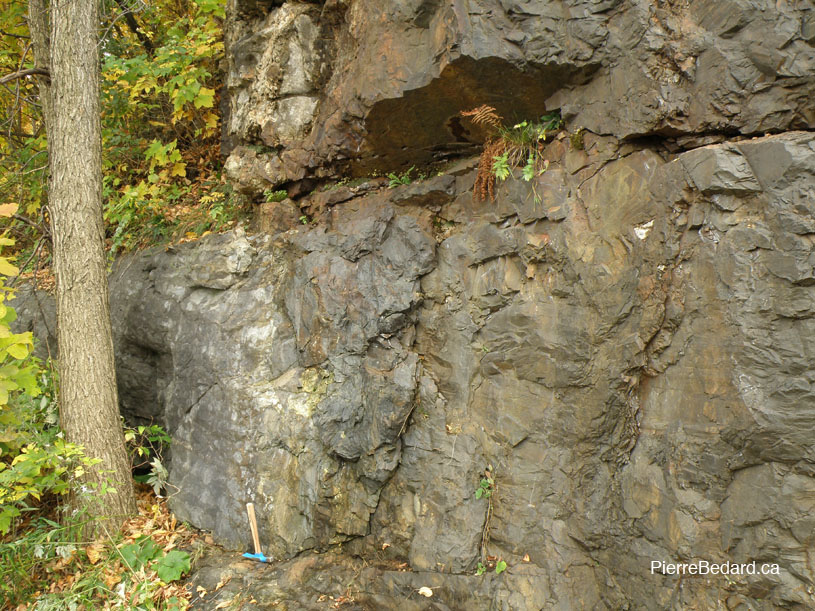

Le contact géologique sub-vertical et irrégulier entre le calcaire gris, à gauche, et la blocaille foncée du diatrème, à droite.


Photo 2

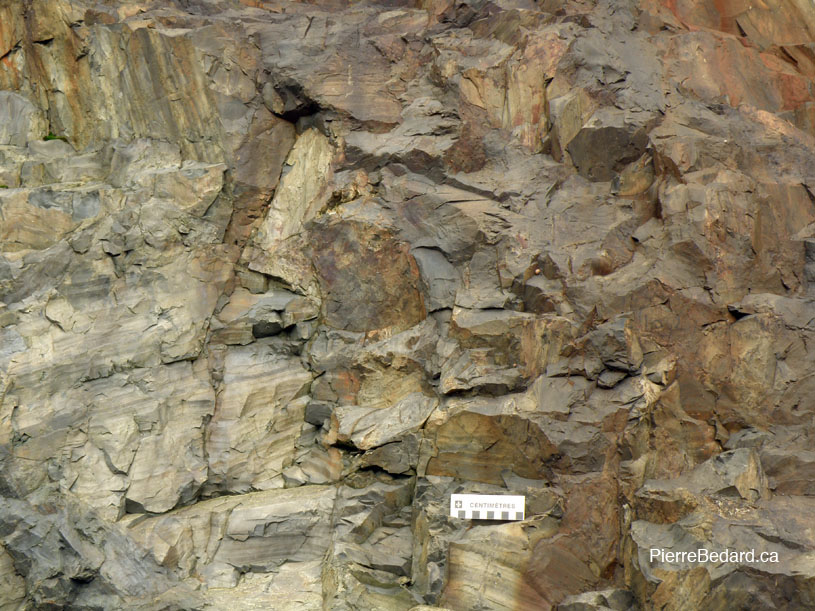

Le shale du groupe d'Utica avait été déposé en strates horizontales par-dessus les calcaires du groupe de Trenton, ce contact géologique horizontal Trenton-Utica est décrit au site 6. Dans cette coupe, le shale forme un amas de blocs pêle-mêle, logé à l'intérieur des calcaires du groupe de Trenton. On peut estimer que ces blocs de shale ont chuté verticalement de plus 100 mètres. L'explication la plus probable de ce phénomène commence par une explosion de gaz volcanique qui évide un conduit vertical jusqu'à la surface. Suite à l'explosion, les parois du conduit s'effondrent et se rebouchent de débris.


Photo 3
Le diatrème est recoupé par un dyke mafique de 2,7 mètres de largeur. Sa surface oxydée est criblée de petites cavités formées par l'altération de cristaux d'olivine. Sa composition est semblable à celle du gabbro mélanocrate. Ce dyke est, lui-même, recoupé par un second dyke de 0,3 mètre de largeur, oblique et de teinte claire. Cette séquence de recoupements permet de reconstituer l'histoire géologique suivante:
_ 1 mise en place du calcaire du Trenton
_ 2 explosion volcanique qui évide un conduit vertical è travers le calcaire et formation du diatrème.
_ 3 montée du magma et mise en place du dyke mafique qui recoupe le diatrème.
_ 4 mise en place tardive du dyke de teinte claire qui recoupe le dyke mafique, plus foncé.

.

Photo 4

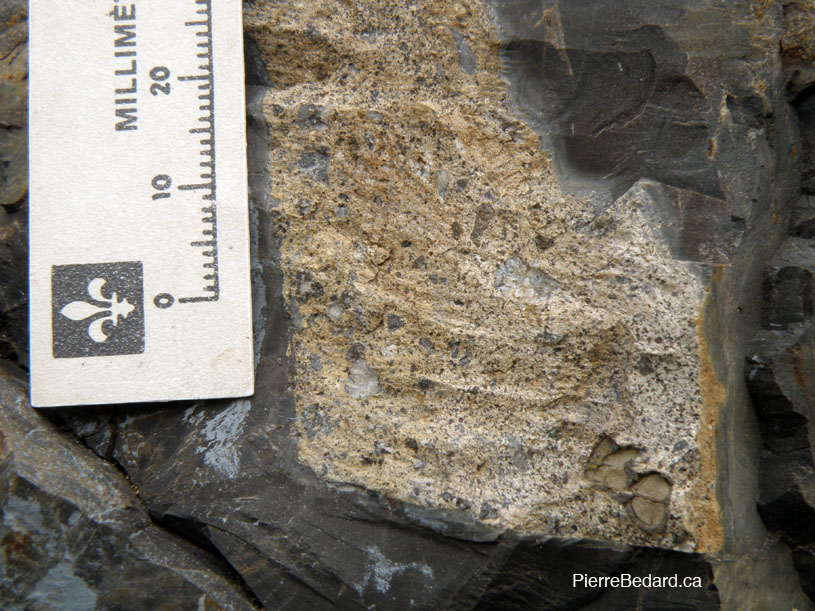

Une auréole de réaction s'est formée autour de ce gravier de grès, au contact avec le shale. Au mont Royal, les grès sont présents à plusieurs centaines de mètres de profondeur. Vu la présence de dolomie dans la composition de sa matrice, ce grès pourrait appartenir à la formation de dolomie de Beekmantown. L'autre source possible de grès est le groupe de Postdam, en place à plus de cinq cents mètres de profondeur.
Comment s'y rendre :
 C'est à la sortie de la première grande courbe à droite, en montant la voie Camilien-Houde à partir de la rue mont Royal. La falaise rocheuse, à gauche de la route, expose le diatrème sur une distance de 120 mètres de longueur.
Localisation au GPS :
45˚ 30' 46,4"N
73˚ 35' 23,9"W
